產品介紹

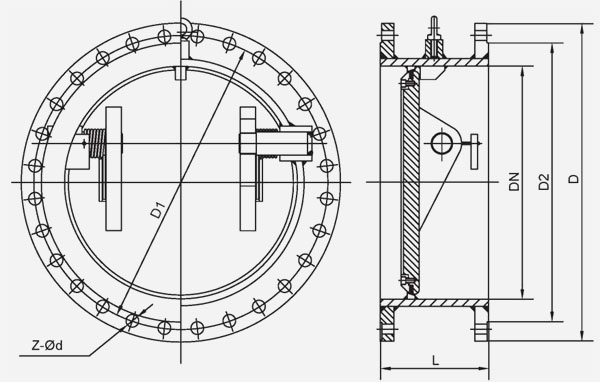

產品名稱及型號：載氣止回閥 HTH47H-16P HTH47H-16C HTH47H-25P HTH47H -25
產品特點及用途：本閥門是為氣態法生產三聚氰胺裝置,載氣系統設計的專用閥門，用于壓機出口的管道系統，防止介質倒流，保護工藝過程和設備的安全。
1.閥門結構簡單，殼體無泄漏點，回關靈活迅速，可靠性高。
2.閥門結構尺寸短，體積小，有利于配管，節省空間。
3.閥門釆用層疊型金屬密封結構，密封性能可靠，耐高溫。
4.根據用戶的需要，閥門可以增加緩閉系統，實現靜音關閉。
主要零部件及材料：
產品采用標準：
產品標準參照J(rèn)B/T 8937
法蘭連接按照HG 20596
壓力試驗按照GB/T 13927
主要性能規范： 公稱尺寸DN300~DN1200 公稱壓力PN16~PN25
| 型號 | HTH47H-16P HTH47H-16C | HTH47H-25P HTH47H -25 | |
| 公稱壓力 | PN16 | PN25 | |
| 試驗壓力 （MPa） | 殼體強度 | 2.4 | 3.75 |
| 高壓密封 | 1.76 | 2.75 | |
| 適用介質 | 氨氣、二氧化碳等介質 | ||
| 適用溫度 夾套工作溫度 | ≤400℃ | ||
主要零部件及材料：
| 型號 | 閥體、閥板 | 閥桿 | 閥門密封面 | 助關彈簧 |
| HTH47H-16P HTH47H-25P | SS 304 | 2Cr13 | 體密封面-堆焊不銹鋼 板密封面-層疊不銹鋼 | 30W4Cr2VA |
| HTH47H-16C HTH47H -25 | Q235C | 2Cr13 | 體密封面-硬質合金鋼 板密封面-層疊不銹鋼 | 30W4Cr2VA |
